工作原理

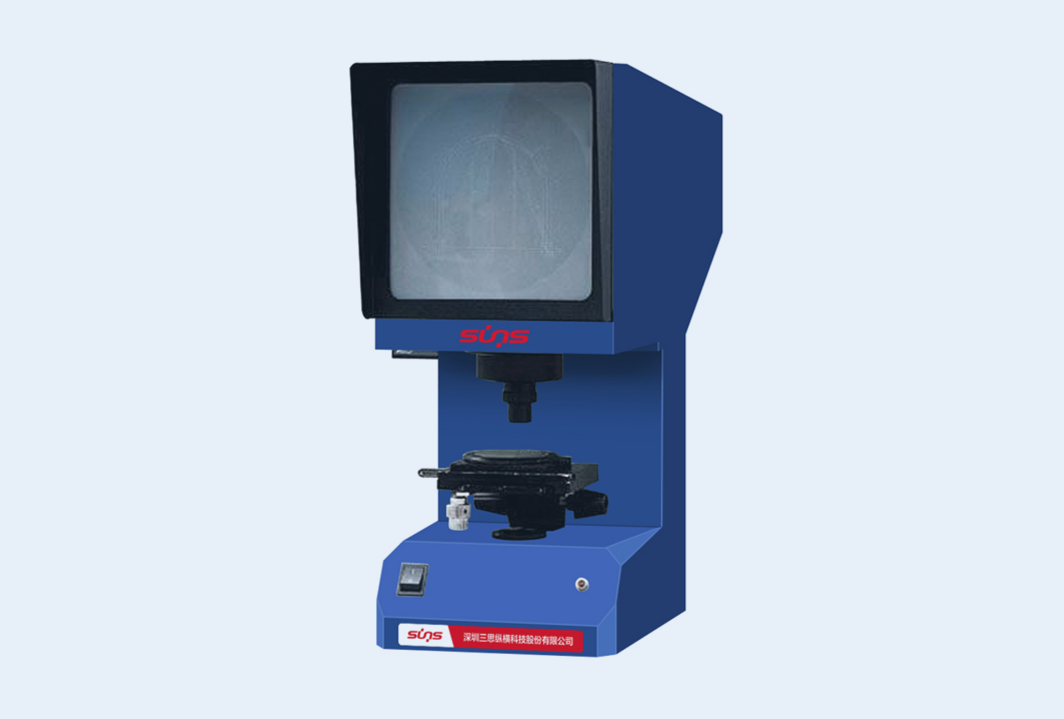

本投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放大的轮重投射在投影屏慕上，

根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方向是一致的。



主要参数

o投影屏直径:180mm; o工作台尺寸:

方工作台:110x125mm圆工作台:90mm

工作台玻璃直径:70mm o工作台行程:纵向:10mm横向:10 mm

升降:12 mm(无刻度)工作台转动范围:0-360° o仪器放大倍率:50x物境放大倍率:2.5x

投影物镜放大倍率:20x

口光源(卤钨灯):12v/100w0电源:220v150hz

o外形尺寸:515x224x603mm(长x宽x高) o重量:约18kg
