产品概况

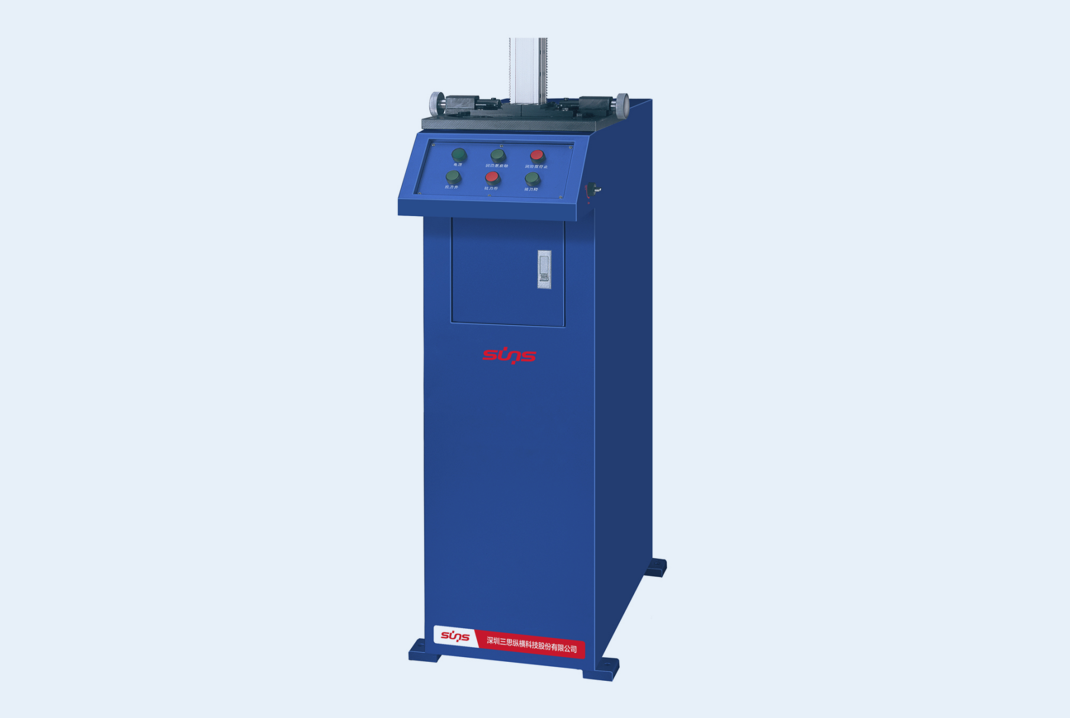

三思qtm3000夏比冲击试样缺口制样机

产品用途：



用途：用于进行材料的仪器化（示波）冲击试验，测定材料试样的冲击吸收功和冲击韧性。

适用标准
试样缺口满足以下标准要求：
gb/t 229-2007《金属夏比缺口冲击试验方法》；
iso148-2008 《metallic materials- charpy pendulum impact test》；
astm e23- 02a 《金属材料缺口试样标准冲击试验方法》；
din 50 115-1991 《金属材料冲击试验特殊试样尺寸及断口判定》中dvm型试样。











性能特点





◎拉刀采用优质w18cr4v刀具合金材料，刀具参数设计合理，使用寿命高；
◎液压元器件均采用知名品牌，保证了液压系统的可靠性与稳定性；配有润滑系统，给拉刀刀刃及拉刀导向装置供油，以便冷却、润滑及清洗拉刀，使拉削出的试样缺口及表面粗

糙度得到保证，并延长拉刀使用寿命；
◎机架骨架部分由角钢、槽钢等型材焊接而成，结构设计合理，符合操作者习惯，面板等部分为钣金结构，拆装方便，表面喷塑处理，外观整齐美观；
◎电气元件采用知名品牌产品，保证了设备的可靠性和稳定性。







技术参数









型号：qtm3000- a1
试样尺寸：10×10 （7.5或5）×55mm
                   v型缺口：深 2mm 45°±2°
                   r=0.25mm±0.025mm
缺口类型
u2 型缺口：深2mm 宽2mm r=1mm±0.05mm
u3 型缺口：深3mm 宽2mm r=1mm±0.05mm
u5 型缺口：深5mm 宽2mm r=1mm±0.05mm

拉刀行程：340±10mm
拉削速度：2 - 3m/min( 无级调速)
润滑系统：润滑油循环、油量可调
液压油牌号：l-hm46 液压油或性能相当的液压油
液压油量：约20l，用户自备
功率：500w
电压：三相五线380v/50hz ±10%
外形尺寸：430mm×750mm×1250mm
主机重量：约200kg
