疲劳试验机产品概况

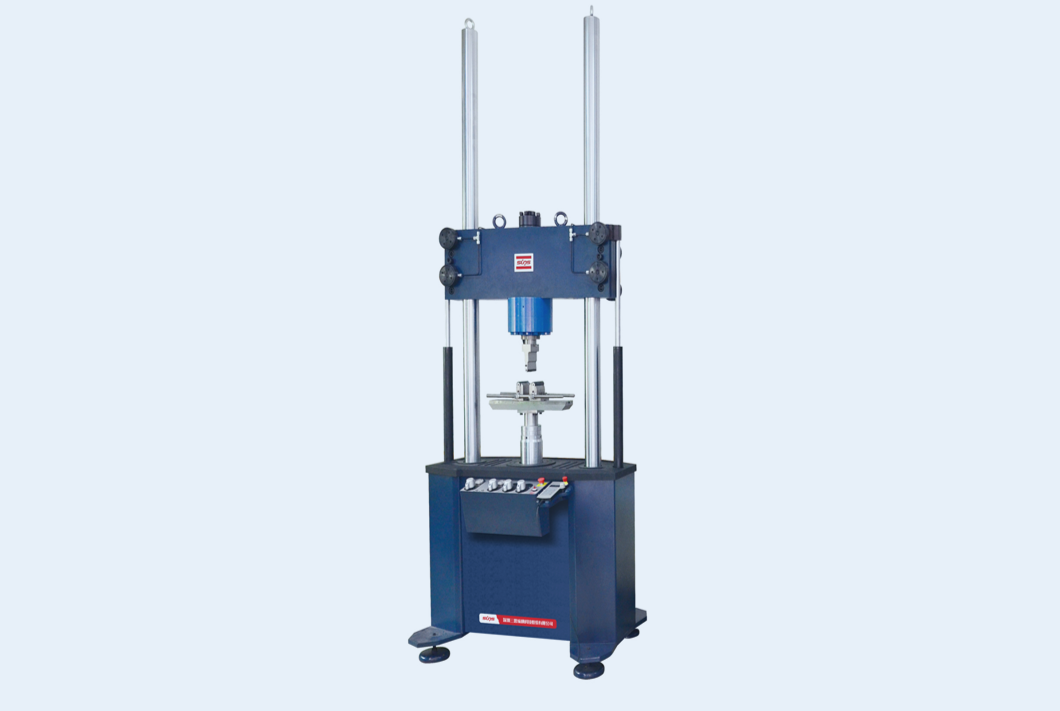

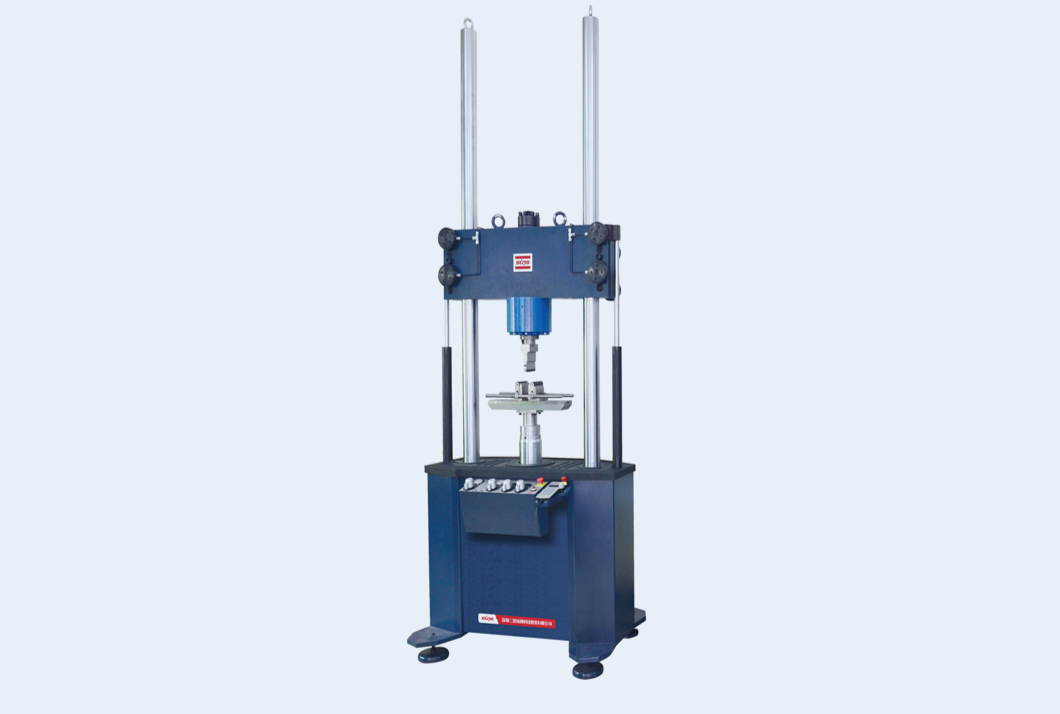

三思纵横电液伺服动态疲劳试验机
产品用途:
电液伺服动态疲劳试验机是高度集成化的动静力学测试系统,既能进行高周疲劳、低周疲劳、高低周疲劳,断裂力学:疲劳裂纹扩展、断裂韧性、裂纹扩展、kic、jic,零部件强度和耐久性、热机械疲劳,也能进行静态的恒速率、恒应变、恒应力控制下的拉伸、压缩、弯曲等试验,是测试医疗设备、减震器等各种零部件以及测试塑料、弹性体、铝、复合材料、钢、超级合金等各种材料的理想尊龙凯时·中国官方网站的解决方案。广泛用于航空航天、船舰、军工、高等教育、原子能等领域。
电液伺服动态疲劳试验机可根据用户的具体试验要求来进行配置,选择主机载荷框架(集成安装了作动缸和伺服阀)、液压油源、doli控制系统(doli控制系统系统包含三部分:在计算机上的doli系统软件,数字控制器和手动控制面板)、夹具和附件。
通过这些功能组件的协同工作即可实现试验的高度自动控制,满足试验需求的性能最优化。
疲劳试验机性能特点
主要技术优势:
1、专利技术保证,超静音液压油源。
2、独家专利技术,保证三年之内绝不漏油。
3专利技术保证,,油温始终低于50度。
主要功能描述:
1、断裂力学测试
suns890 爱国者系列 电液伺服动态疲劳试验机只需简单配置,即可进行线性弹性和弹塑性断裂韧性测试。动态疲劳试验机既可用于预裂测试,也可用于断裂测试,还装备一系列可选的标准兼容夹具和高精度 cod 规。简便易用的doli应用软件还配有多种模板,可进行各种符合gb 、astm、和iso测试标准的断裂韧性测试和疲劳裂纹扩展测试。
测试项目
◎断裂韧性
◎疲劳裂纹扩展
◎裂纹扩展
◎金属材料平面应变断裂韧度 kic、
◎金属材料延性断裂韧度 jic
适用标准
◎gb/t 4161-2007、gb/t 21143
◎iso 12737、12108、12135
◎astm e399、e647、b645、e1820
2、疲劳测试
suns890 爱国者系列电液伺服动态疲劳试验机满足材料疲劳测试的严格要求。高刚性的主机载荷框架、液压夹具、油源的完美结合,能够提供精密可控的、一致的过零点试件载荷。在 doli测控系统的支持下,可执行准确度高、可重复的低周、高周和高低周疲劳测试。
测试项目
◎等幅
◎变幅
◎块状波加载
◎低周疲劳
◎高周疲劳
适用标准
◎各种gb、 astm、iso和 din 标准
3、静态力学测试
suns890 爱国者系列电液伺服动态疲劳试验机可满足各种材料和零部件的静态力学测试需要。可以根据不同行业用户需求提供定制尊龙凯时·中国官方网站的解决方案。试验方案具备多功能性和设计灵活性,可满足多国的测试标准,亦可定制各种新材料的试验方法。
测试项目
◎拉伸
◎压缩
◎弯曲
适用标准
◎gb/t 228-2010、gb/t 7314-2005、gb/t 232-2010
◎iso 6892
◎astm e8、e9、e21
4、零部件测试
suns890 爱国者系列电液伺服动态疲劳试验机具有可配置性强、测试空间灵活和性能范围宽广等特性,能够同时满足静态和动态零部件测试的需要。多用途的 doli测控软件还提供了一系列强大而易用的方法,可用于创建和运行最为复杂的零部件测试并生成测试报告。
测试项目
◎零部件和组件的耐久性、强度和物理属性
适用标准
◎各种gb、 astm、iso和 din 标准
5、环境测试
suns890 爱国者系列电液伺服动态疲劳试验机灵活的测试空间能够配置各种高温炉和环境箱、夹具和引伸计,可模拟材料或部件实际的高温和极端环境条件下的力学测试。
测试项目
◎复合材料疲劳测试
◎高温疲劳
◎拉伸
适用标准
◎gb/t4338-2006 hb7624
?iso 783
◎astm d3479、d6115、e8、e606
6、热机械疲劳 (tmf) 测试
suns890 爱国者系列电液伺服动态疲劳试验机灵活的测试空间能够配置各种高温炉、夹具和引伸计即可满足 tmf 测试的要求。高分辨率力传感器和校准固定装置提高了系统精度和测试准确性。
适用标准
◎gjb 6213-2008
◎iso/dis 12111
◎astm e2368

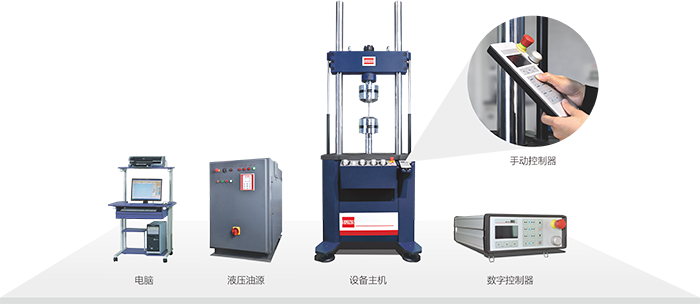

三思纵横动态疲劳试验机主要组成部分

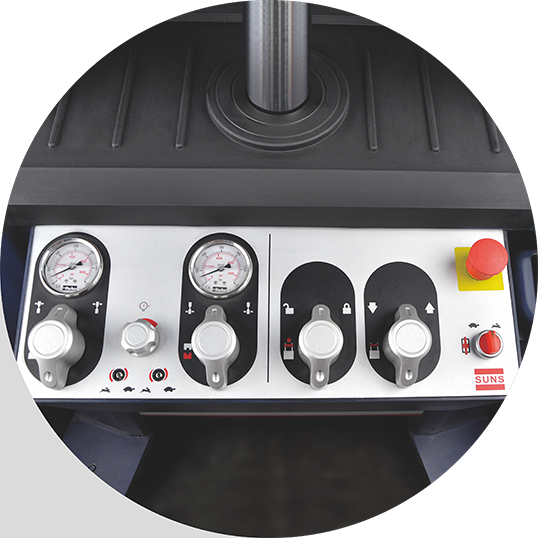

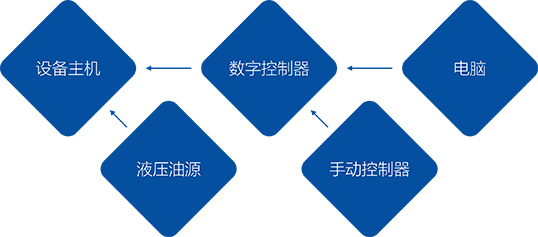

控制线路分布图
这些控制旋钮位于方便操作的位置,
无需弯腰或踮脚即可触及,
配备简单易用的手柄和清晰易懂的通用标志,
可让操作员在设置测试时将精力集中在测试区上。
工业化设计的外观和总体结构,人性化的操作平台和界面,测量精度高,测量结果重复性好,液压系统的密封性远远高于一般系统的密封水平,产品的各个重要部件的寿命大幅度提升,机械结构件能够经受亿万次的试验而无损坏。
分油器与管路系统(moog伺服阀)

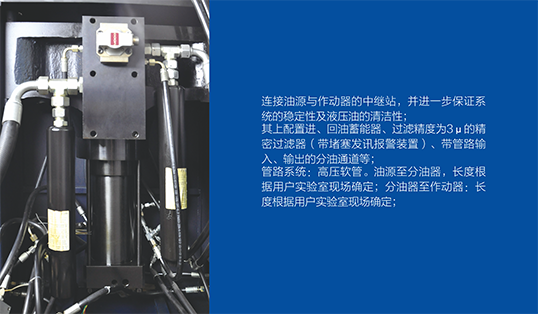

分油器与管路系统(parker)

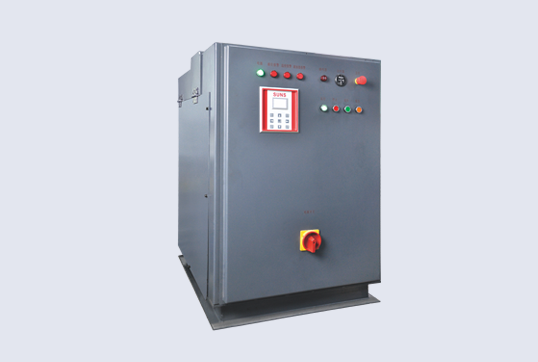

液压油源(超静音液压油源)
① 采用静音型、变量泵式液压油源,可手动和远程开启液压动力源,并且提供远程液压油源控制终端(中文界面);油泵处于高压和满负荷流量状态时,噪声声压级不超过55db(1米范围内),带一套至少6米长油管;
② 液压油源系统具有低液位、超温、超压、电机过流自动保护及滤油器堵塞保护等功能;
③ 配备作动器密封圈以及其他易损密封圈及其他它必须备件;
④ 配套冷却水机组(分体机) 一套;
⑤ 液压油源系统具有低液位、超温、超压、电机过流自动保护及滤油器堵塞保护等功能;

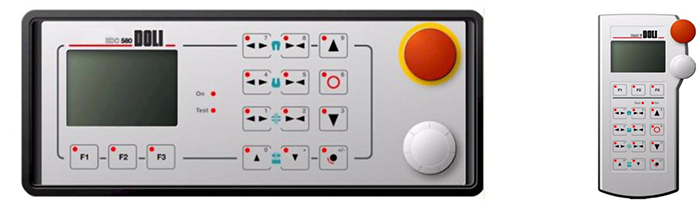

德国进口控制系统
控制方式:力、位移、形变全数字pid闭环控制
频率范围: 0.001--100hz;
主要试验波形:正弦波、三角波、方波、梯形波、静态加载斜波;
试验信号测量分辨率:180000
数据采集频率:100khz;

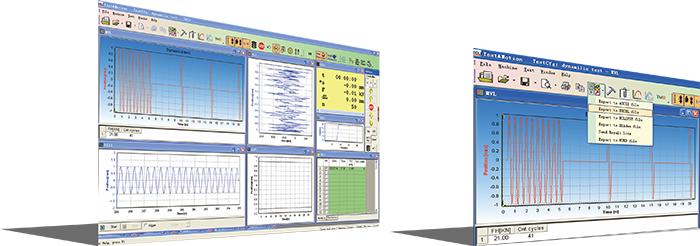

应用软件
◎高低周疲劳试验软件;
◎疲劳裂纹扩展试验应用软件(单独购买);
◎kic,jic断裂韧性试验应用软件(单独购买);
◎专业静态试验软件需包含金属试验所有的测试模块,可出具完整的静态测试报告,包含材料的模量、屈服强度、rp0.2、rt0.5、抗拉强度等指标、以及曲线、结果的复制和导出等(选配件);
◎软件提供详细的操作说明书或手册。
疲劳试验机技术参数
最大动态试验力:±100kn 幅值波动度不大于各档±1%f.s
作动器最大振幅:±75 mm,示值精度2%起±1%fs
变形测量精度:示值精度2%起,±0.5%
频率范围:0~50hz
主要试验波形正弦波、脉冲波,方波,锯齿波、随机波(主要由控制器支持)
动态试验最大线速度:50mm/s
疲劳次数:2x109次(任意设置)
最大试验空间(作动器上端面至负荷传感器下端面):不小于1200mm
柱间距离:533mm
恒压伺服泵站规格:流量60l/min,21mpa
工作台有效高度:920mm
试验夹具:液压拉伸夹具(根据客户要求定制试验加载夹具)
机架刚度:2.6 ×108 n/m
外型尺寸:1100mm(长)×900mm(宽)×3200mm(高)
总重量:约1600kg
频率振幅对照表如下
疲劳试验机适用标准
◎ gb/t 3075 -2008 金属材料疲劳试验轴向力控制方法
◎ gb/t 4161 -2007 金属材料平面应变断裂韧度kic试验方法
◎ gb/t 6398 -2000 金属材料疲劳裂纹扩展速率试验方法
◎ gb/t 15248 -2008 金属材料轴向等幅低循环疲劳试验方法
◎ gb/t 21143- 2007 金属材料准静态断裂韧度的统一试验方法
◎ hg/t 2067-1991 橡胶疲劳试验机技术条件
◎ astm e399-09 金属材料线弹性平面应变断裂韧度kic标准试验方法
◎ astm e1820 2001 断裂韧性的一种量度jic的试验标准
