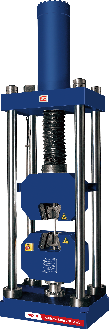

waw-d系列电液伺服万能试验机

  一、用途

  ◎主要用于金属、非金属材料或产品的拉伸试验,配备适当的夹具,该试验机还能做压缩、弯曲、剪切、螺栓拉伸等各种拉、压类试验;如选用g型钳口尚可以做钢绞线拉伸试验。

  ◎该试验机主机的设计考虑了扩展装配其他夹具以完成更多试验的可能。如:配装螺栓夹具可做螺栓的拉伸和保载,配装弯曲夹具可做圆棒或板材的弯曲试验,配装剪切夹具可做圆棒剪切强度试验,在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验,此外,配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。

  二、适用标准:

  gb、iso、astm、din、jis等相关标准。

  三、性能特点

  ◎采用单空间结构形式,所有试验都在同一个空间里面完成,驱动油缸上置;

  ◎产品试验力范围广,从300kn到3000kn,可以满足不同的需求;

  ◎主机为全刚性无间隙结构,拉伸试样断裂时,试验机对地面无冲击,同时主机具有高抗测拉(压)能力的优点,针对不同轴的试样也能正常试验;

  ◎试验机同轴度高,同时试验时无任何附加阻力作用在测力传感器上面,试验结果更加准确;

  ◎采用抽出式光电编码器测量位移、精度高,抗冲击、强度高。

       四、产品参数

规格型号 waw-300dq waw-600dq waw-1000dq waw-2000dq waw-1000dg
最大试验力(kn) 300 600 1000 2000 1000
试验机示值准确度等级 0.5级
试验力测试量程 1%-100%fs(全程不分档)
变形(引伸计)测量范围 1%-100%fs
变形示值相对误差 ±1%/±0.5%以内
测量分辨力 最大试验力的1/500000
活塞上升移动速度范围 0-250mm/min   0-150mm/min 0-100mm/min 0-150mm/min
活塞下降移动速度范围 0-250mm/min   0-180mm/min 0-100mm/min 0-180mm/min
试验力加载速率范围 0.02%-2%fs/s
主机结构形式 2 4
立柱间有效距离 500 490×300 660×400 800×400 660×400
拉伸钳口间最大间距(mm) 400 580 680 800 1000
压缩最大间距(mm) 300 460 520   810
    φ10-18、φ18-29、 φ15-30、φ30-45、 φ15-30、φ30-55、 φ9.5-φ18(钢绞线)
圆试样的夹持范围(mm) φ10-20、φ20-32 φ29-40 φ45-60 φ55-80 φ10-φ45(选配)
板试样夹持厚度(mm) 2-13、13-25 2-16、16-30 2-20、20-4c 10-40、40-70 2-40
上下压板尺寸(mm φ120 φ150 φ200 φ240 φ200
活塞行程(mm) 370 580 680 800 1000
主机外形尺寸(mm) 740×300×2250 720×520×2900 980×720×3600 1220×880×4100 980×720×4200
控制柜外形尺寸(mm) 1350×600×900 1200×600×1150 1200×600×1150 1200×600×1150 1200×600×1150
总功率(kw) 2.5kw(380v) 2kw(220v) 4kw(380v) 2kw(220v) 6kw(380v) 2kw(220v) 7.5kw(380v) 2kw(220v) 6kw(380v) 2kw(220v)
重量(kg) 1500 3000 5000 8500 5200
