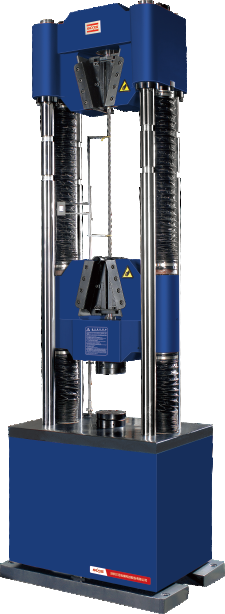

waw系列电液伺服钢绞线试验机-双空间

  一、用途:



  适用于钢绞线、金属棒材、板材、螺纹钢及紧固件等的拉伸试验。



  二、适用标准



  ◎完全满足gb/t 5224预应力混凝土用钢绞线拉伸试验的要求,适合于钢绞线拉伸试验;

  ◎而且还满足gb/t、iso、astm、din、jis等抗压弯相关标准。



  三、性能特点



  ◎采用全数字闭环控制系统,能实现力、位移、变形的三闭环控制要求,控制方式间能任意组合、平滑切换;

  ◎光柱采用中碳钢,高钢度,表面镀铬抛光处理,美观,防锈性好;

  ◎主液压缸采用间隙密封和斯特封结果,双重密封,保证长期工作的零泄漏;

  ◎位移传感器采用抽出式光电编码器,精度高,重复性好;



      四、产品参数



规格型号 waw-600-g    waw-1000-g
最大试验力(kn) 600    1000
试验机准确度等级 0.5级
试验力测试量程 1%-100%fs(全程不分档)
变形(引伸计)测量范围 1%-100%fs
变形示值相对误差 ±1%/±0.5%以内
测量分辨力 最大试验力的1/500000
试验力加载速率范围 0.02%-2%fs/s
立柱间有效距离 480    510
拉伸钳口间最大间距(mm) 1100    1160
压缩最大间距(mm) 950    1000
钢绞线夹持直径(mm)(7芯) φ9.5-φ15.2,φ15.2-φ18
扩展圆试样夹持范围(mm) φ10-20、φ20-30   φ10-18、φ18-28、φ28-45
扩展扁试样夹持厚度(mm) 2-20    2-20、20-40
上下压板尺寸(mm) φ150    φ200
活塞移动速度范围 0-140mm/min    0-100mm/min
活塞行程(mm) 250
主机结构形式(立柱数) 6
主机外形尺寸(mm) 950×650×2960    1020×680×3050
控制柜外形尺寸(mm) 1350×600×900
总功率(kw)(三相五线制) 6(ac380v     50hz)
弯曲夹具压滚直径(mm) φ3-φ200(选配)    φ3-φ300(选配)
扩展配置支滚中心距(mm) 36-400
重量(kg) 3000    5000
