金属压缩试验的试验原理:金属试样受轴向递增的单向压缩力,且力和变形可连续地或按有限增量进行检测,测定金属材料压缩力学性能。
本试验方案是以gb/t228-2010标准要求为基础的,方案中包含压缩试验的目标,相关试验标准,试样类型及适用与试验应用的典型测试设备。
1、压缩试验的目标
了解金属材料的机械性能使研究人员能对金属材料成分组成及生产工艺进行设计与改进。应用工程师方便选材,达到产品设计最优化。
特性参数是:
抗压强度
对于脆性材料,试样压至破坏过程中的最大压缩应力。
对于在压缩中不以粉碎性破裂而失效的塑性材料,则抗压强度取决于规定应变和试样几何形状
2、相关试验标准:
gb/t7314-2005 金属压缩试验方法
gb/t 8170-2008 数值修约规则与极限数值的表示和判定
gb/t 12160-2002 单轴试验用引伸计的标定
gb/t16825.1-2008 静力单轴试验机的检验
3、试样类型:圆柱体试样,正方形柱体试样,矩形板试样,带凸耳板状试样
4、适用于试验应用的典型测试设备:
4.1试验设备
试验设备标准配置:主机 夹具附件
主机: utm5305syxl 电子万能试验机
夹具:我们推荐使用压缩夹具进行试样测试,

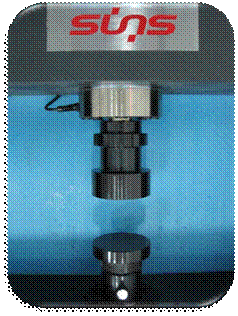

jyc305a压缩夹具
夹具名称: 300kn压缩夹具φ150
夹具型号:jyc305a
适用于圆柱体试样,正方形柱体试样。
此夹具用于金属的压缩试验,安装操作简单,试验可靠性高;压盘采用高强度材料加工,表面光洁度高,保证长期使用不易损坏。
金属压缩试验板试样导向装置:适用于矩形板试样,带凸耳板状试样,与300kn压缩夹具配套使用
金属压缩试验板试样导向装置
附件:
附件名称:电子引伸计
规格型号:sem-2550/10-s
sem-2550/10-s
引伸计的准确度级别符合gb/t 1216的要求。测定压缩弹性模量使用0.5级准确度的引伸计;测定规定非比例压缩强度、规定总压缩强度、上压缩屈服强度和下压缩屈服强度,使用gb/t 7314-2005不低于1级准确度的引伸计。测定压缩弹性模量和规定非比例压缩应变小于0.05%的规定非比例压缩强度时应采用平均引伸计。
4.2试样的制备仪器: cnc加工中心

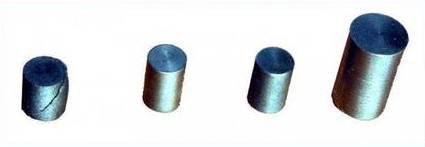

圆柱体试样

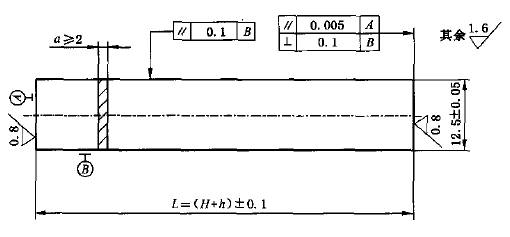

矩形板试样
