脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。主要为了施工人员上下作业或外围安全网围护及高空安装构件等，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。脚手架中搭建组合钢管的配件称为扣件，其性能直接影响着脚手架的支撑性能，故是建筑安全性方面是生产企业和建工质检站必须检测的项目。

扣件常用的有两种：直角扣件，碗扣式，本试验方案适用于

直角扣件力学性能的测试。

本试验方案测试是以gb15831-2006标准为基础，主要适用与脚手架生产企业及建筑工程检测站对产品质量检验，方案中包含试验的目标，相关试验标准，试样类型及适用与试验应用的典型测试设备。

1、试验的目标

节点处的杆件为偏心连接，靠抗滑力传递荷载和内力，其力学性能是安全生产的重要指标，必须经过严格的测试

特性参数是：

直角扣件抗滑性能

直角扣件抗破坏性能

直角扣件扭转刚度性能

旋转扣件抗滑性能

旋转扣件抗破坏性能

对接扣件抗拉分性能

脚手架钢管拉伸性能

2、相关试验标准：

gb15831-2006钢管脚手架扣件规范

gb/t95-2002平垫圈 c级

gb/t196-2003普通螺纹基本尺寸

gb/t 228.1-2010 金属材料 拉伸试验 第1部分:室温试验方法

gb/t 700-2006 碳素结构钢

gb/t 867-1986半圆头铆钉

gb/t 2828.1-2012 计数抽样检验程序

gb/t3091-2001低压流体输送用焊接钢管

gb/t 3098.1-2000 紧固件机械性能 螺栓、螺钉和螺柱

gb/t 3098.2-2000 紧固件机械性能 螺母 粗牙螺纹

gb/t9440-2010 可锻铸铁件

gb/t 11352-2009 一般工程用铸造碳钢件

3、试样类型：扣件成品

4、适用于试验应用的典型测试设备：

4.1试验设备

试验设备标准配置：主机 夹具

主机：utm7105z01 100kn电子式钢管脚手架试验机（5000系列主机）

夹具：

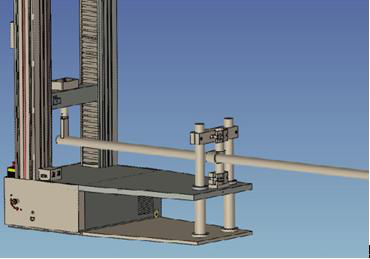

抗滑移工装夹具：

试验说明：抗滑性能试验装置一套（含两个位移计，量程15mm，）与破坏性能试验装置共用适用于扣件专用抗滑性能试验。通过上夹具对横向钢管施加一载荷p。绿色部分为两个位移计，位移计可拆卸，便于破坏试验实现。能测量试验过程中横向钢管相对竖直钢管位移δ1和扣件与钢管相对位移δ

抗破坏测试工装夹具：

试验说明：该破坏试验与抗滑移试验可共用同一套试验夹具，位移计可拆卸，加力方式相同。上夹具对横向钢管施加载荷p，通过软件程控设置：测试荷载p(i)通过软件控制达到某值后或试样断裂时停止。防滑装置能防止扣件沿着竖直管向下滑移。

扭转刚度测试工装夹具：

试验说明：试验过程中，用钢管固定装置固定住竖直的钢管，上夹具可以给横向的钢管施加载荷p。能进行拉和压的周期性循环加载。另一端配光电编码器（量程达200mm），记录水平管的位移。

对接扣件、脚手架钢管抗拉性能试验工装夹具：

试验说明：采用楔形拉伸夹具jxsa105a。上下夹具能对钢管两端进行有效的夹持。用v型钳口夹持试验，能刚好的保证试样不被夹伤，保证了试验的有效性。

4.2试样的制备仪器：无需制样，直接用成品测试

试样图片
