创建时间:2017-06-14 14:05

钢筋和混凝土是土木工程中用途最广、用量最大的二种建筑材料,钢筋和混凝土在建筑工程中已经成了不可分割的孪生兄弟。从材料的物理力学性能来分析,钢筋具有较强的抗拉、抗压强度。钢筋混凝土构件是作为一个整体承受着外力,同时,由于混凝土的抗拉强度很低,故只考虑混凝土所承受的受压应力,而拉应力则全部由钢筋来承担。对于受力构件截面设计来讲,受拉的钢筋离受压区越远,其单位面积的钢筋所能承受的外部弯矩也越大,这样钢筋发挥效率也就越高。因钢筋在建筑结构中的能重要性,其力学性能已成为建筑工程中必检的项目。

此方案主要适用与钢筋生产企业和建筑质量检测站等机构。方案中包含试验的目标,相关试验标准,试样类型及适用与试验应用的典型测试设备。

1、试验的目标

通过拉伸试验获得的应力应变曲线来检测钢筋的力学性能,作为设计强度的取值依据。

特性参数是:

屈服点:又称为屈服强度,在钢筋混凝土结构设计中所用的钢筋标准强度就是以钢筋屈服点为取值依据的。

抗拉强度:指钢筋抵抗拉力破坏作用的最大能力。

伸长率:亦称延伸率,是指钢筋受拉力作用至断裂时被拉长的那部分长度与原长度的百分比。它是一个衡量钢筋塑性的指标,它的数值越大,表示钢筋的塑性越好。

2、相关试验标准:

gb/t228-2010金属材料拉伸试验第1部分:室温试验方法

gb1499.2-2013钢筋混凝土用钢第2部分热轧带肋

gb1499.1-2008 钢筋混凝土用钢 第1部分:热轧光圆钢筋

gb/t 1499.3-2010 钢筋混凝土用钢第3部分:钢筋焊接网

3、试样类型:直接在产品上截取

4、适用于试验应用的典型测试设备:

4.1试验设备

试验设备标准配置:主机 油源测控系统试验器具

主机: waw-600 q型电液伺服万能试验机

                                                                               waw-600 q型电液伺服万能试验机

waw-600 q型微机控制电液伺服万能试验机是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力600kn,试验机准确度等级为0.5

油源系统:

整体式油源柜,由液压泵站、油源控制、主机控制、电脑主机等组成一体,在操作、维修、防护、搬运都很方便。大理石台面上可放置测控箱、显示屏、打印机,布局整洁,节省空间。油源系统压力可达25mpa

整个系统采用伺服闭环控制,进口高响应性的伺服阀(moog)、电机(abb)扭矩及转速稳定性高,换向阀,顺序阀等均采用进口元件(美国sun)阀芯反应快、灵敏度高,从而具备良好的跟踪性、随动性、可调性等功能特点,在高性能

的测控系统控制下实现精确的闭环控制,保证试验速率。是目前国内试验机中技术最为先进、质量最为上等、配置最为高档的液压伺服控制系统。

                                                                                               伺服阀(moog

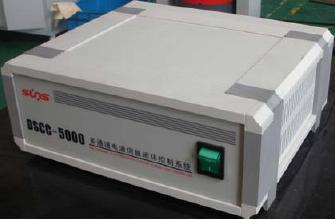

测控系统:

卓越命名的全数字三闭环测量控制器,是三思纵横自主研发的新一代专业控制系统,采用了国际最先进的pid 专业控制芯片和多通道数据采集处理模块,保证了系统采样的一致性和控制功能的高速有效,系统的大量功能均由硬件提供保障

                                                                                                  卓越测控系统

试验器具:

采用高精度可插装调换式的圆试样夹具、板试样夹具、上下压板等,均采用合金结构钢制作,表面硬度高,经久耐磨,承载变形量小。

                                                                                                        楔形钳口

4.2试样的制备仪器:金属切割机

 试样图片
