本方案通过应用联合终点加载和剪切载荷用组合式荷载压力夹具决定高分子复合材料的压缩性能。astm d6641适用于含有至少10˚帘布层的聚合物基体复合层压材料，但其他材料也可按标准进行测试。方案中包含压缩试验的目标，相关试验标准，试样类型及适用与试验应用的典型测试设备。

1、压缩试验的步骤

将测试样品插入到测试夹具的两半，以使试样的端部与测试夹具的顶部和底部齐平，并且在夹具中的螺栓拧紧到一个指定的扭矩来加紧测试样品。夹具放置在suns utm4304x电子万能试验机的压板之间，并且，使用一个应变测量装置，它是连接到试样。将试样压缩至衰竭。

特性参数是：

层压板压缩强度

层压板的压缩模量

压缩泊松比

2、相关试验标准：

astm d3039聚合物基质复合材料拉伸性能的试验方法

3、试样要求：

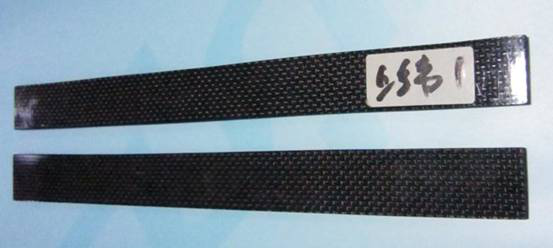

试样为没有加强部位的矩形条

试样两面平行度在0.03mm以内；试样的厚度和宽度必须均匀，厚度变化不超过0.03mm,宽度变化不超过0.06mm(同一试样)

4、适用于试验应用的典型测试设备：

4.1试验设备

试验设备标准配置：主机 夹具附件

主机： utm4304x 电子万能试验机

  utm4304x 电子万能试验机

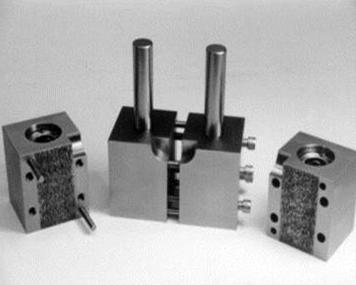

夹具：我们推荐使用纤维增强塑料面内压缩夹具进行试样测试

夹具名称： astm6641纤维增强塑料面内压缩夹具

夹具型号：jzyf104a

纤维增强塑料面内压缩夹具

附件：

附件名称：4通道应变仪系统，测量层压板的压缩模量和泊松比选用

附件型号：jc-4b

应变测量系统要求：

必须双面贴应变片组成全桥或半桥测量，并检查样品的弯曲度

应变测量系统组成：动态应变仪（4通道）、应变片、粘接剂等

4.2试样的制备仪器： 切割加工

  试样
