聚合物基复合材料在建筑、化学、交通运输、机械电器、电子工业及医疗、国防等领域都有广泛应用。
聚合物基复合材料典型应用如下:
第一例:美国全部用碳纤维复合材料制成一架八座商用飞机--里尔芳2100号,并试飞成功,这架飞机仅重567kg,它以结构小巧重量轻而称奇于世。
第二例:采用大量先进复合材料制成的哥伦比亚号航天飞机,这架航天飞机用碳纤维/环氧树脂制作长18.2m、宽4.6m的主货舱门,用凯芙拉纤维/环氧树脂制造各种压力容器,用硼/铝复合材料制造主机身隔框和翼梁,用碳/碳复合材料制造发动机的喷管和喉衬,发动机组的传力架全用硼纤维增强钛合金复合材料制成,被覆在整个机身上的防热瓦片是耐高温的陶瓷基复合材料。在这架代表近代最尖端技术成果的航天飞机上使用了树脂、金属和陶瓷基复合材料。
第三例:在波音-767大型客机上使用了先进复合材料作为主承力结构,这架可载80人的客运飞机使用碳纤维、有机纤维、玻璃纤维增强树脂以及各种混杂纤维的复合材料制造了机翼前缘、压力容器、引擎罩等构件,不仅使波音飞机结构重量减轻,还提高了飞机的各种飞行性能。
聚合物基质复合材料的机械性能是生产中重要的使用依据。
本试验方案是以astm d3039标准要求为基础的,方案中包含拉伸试验的目标,相关试验标准,试样类型及适用与试验应用的典型测试设备。
1、拉伸试验的目标
通过向试样施加载荷至断裂,从而确定材料的抗拉强度和模量等特性。
特性参数是:
抗拉强度:最大力对应的应力
弹性模量:测出的应力----应变曲线的直线段的斜率
泊松比: 试样横向应变与纵向应变比
2、相关试验标准:
astm d3039聚合物基质复合材料拉伸性能的试验方法

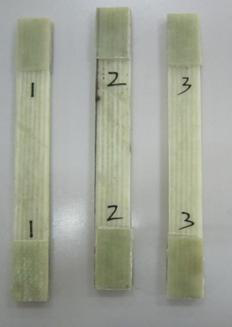

3、试样类型:带r型、直条型及哑铃型
4、适用于试验应用的典型测试设备:
4.1试验设备
试验设备标准配置:主机 夹具附件

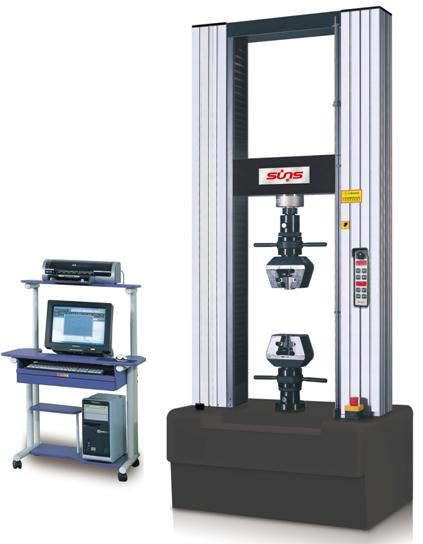

主机: utm5105x 电子万能试验机
utm5105x 电子万能试验机
夹具:我们推荐使用楔形拉伸夹具进行试样测试
jxsd105a 手动楔形夹具
夹具名称: 100kn手动楔形夹具
夹具型号:jxsd105a
附件:
附件名称:纵向电子引伸计,求取弹性模量时选用
规格型号:sem-5010-s
sem-5010-s
附件名称:横向电子引伸计,求取泊松比时选用,与横向引伸计配套一起使用
规格型号:semt-2502-s
semt-2502-s
4.2试样的制备仪器:切割加工
试样
