土工合成材料有关产品顶破、刺破试验方案-尊龙凯时平台入口

     1、土工合成材料是土木工程应用的合成材料的总称。作为一种，它是以人工合成的聚合物（如塑料、化纤、合成橡胶等）为，制成各种类型的产品，置于土体内部、表面或各种土体之间，发挥加强或保护土体的作用。例如土工布就具有隔离、过滤、排水、加筋、 防护、防穿刺等作用，广泛用于水利、电力、矿井、公路和铁路等土工工程中。

           2、相关试验标准

                2.1、gbt 19978-2005  土工布及其有关产品刺破强力的测定

                2.2、gbt 14800-2010 土工合成材料 静态顶破试验(cbr法)

          3、  试验设备标准配置：主机夹具

          3.1、主机：我们推荐使用utm4503x  电子万能试验机

utm4503x电子万能试验机

3.2、夹具：土工布顶破夹具

                                     夹具名称：土工布顶破夹具

      夹具型号：jzdpa503

夹具说明：1、压头的规格有多种，可更换使用；

                    2、压盘和夹具座的安装方式灵活，可以根据内孔直径的不同更换使用；

    4、试验数据的采集

4.1、三思纵横卓越控制（suns zy-2000）加上三思飞扬材料测试试验软件可很好的解决试验对数据采集测控系统的要求。

试验软件可根据gb/t 14800-2010土工布静态定顶破试验来编辑试验方案，输入试样的相关信息以及根据标准生成测试报告。

                                                三思飞扬材料测试软件

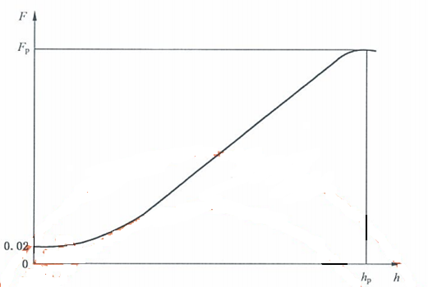

        4.2 典型的试验曲线示意图

h—位移，mm

f—顶压力，kn

fp—顶破强力，kn

hp—顶破位移，mm
